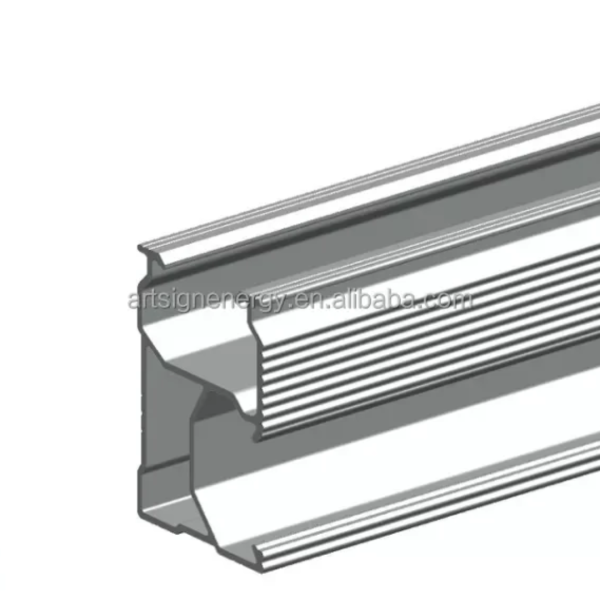

Rails de Fixation Solaire en Aluminium Rectangulaire 4,6m

Les rails de fixation solaire en aluminium constituent la fondation indispensable de tout système photovoltaïque pérenne. Que ce soit pour une petite installation résidentielle ou un grand champ solaire de pompage agricole, ils garantissent une répartition uniforme des charges mécaniques et évitent les torsions des cellules en silicium. En surélevant proprement les modules, ils créent un espace sous les panneaux indispensable pour générer une lame d’air rafraîchissante, limitant ainsi la baisse de production d’énergie causée par les fortes chaleurs.

Caractéristiques complètes :

• Anodisation Haute Qualité (10 à 15 μm) : Traitement de surface par couche d’oxyde protectrice, garantissant une immunité totale contre la corrosion, la dégradation par les UV intenses et les environnements marins agressifs.

• Modularité et Rallongement sans Fin : Conception ingénieuse permettant d’abouter plusieurs barres à l’infini à l’aide de connecteurs de rails internes, sans aucune perte de rigidité mécanique.

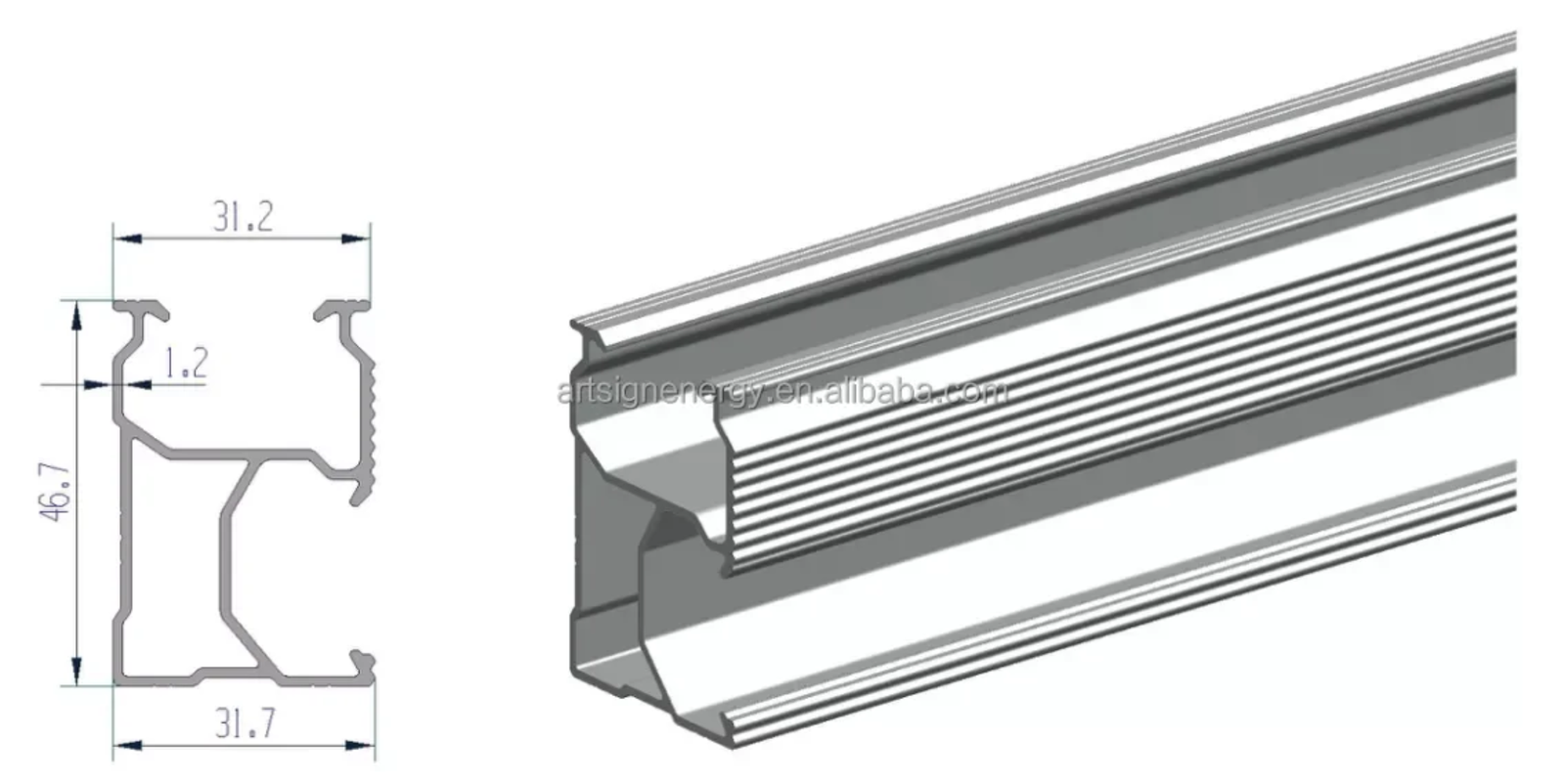

• Architecture Double Rainure : Une rainure inférieure pour un ancrage robuste sur les crochets de toiture ou les brides de support, et une rainure supérieure dédiée au clipsage rapide des pinces de serrage de vos modules.

▸ Caractéristiques techniques

▸ Conseil d’expert Esotech

• Risque Majeur de Corrosion Galvanique (Règle de l’Inox) : C’est l’erreur la plus fréquente constatée sur les chantiers. Ne fixez jamais vos rails en aluminium avec des vis, boulons ou tiges filetées en acier galvanisé ordinaire ou en fer noir de quincaillerie. Le contact direct entre l’aluminium et le fer crée un couple électrochimique destructeur qui ronge l’aluminium en quelques mois sous l’effet de l’humidité. Utilisez exclusivement de la visserie en acier inoxydable (Inox SUS304) pour l’assemblage.

• Lame d’Air et Rendement Thermique : Ne collez jamais vos panneaux à ras d’une dalle béton ou d’une tôle. Les modules photovoltaïques perdent environ 0,4% de rendement par degré supplémentaire dès qu’ils dépassent 25°C. Les rails de fixation Esotech créent une garde au sol surélevée d’au moins 10 cm, ce qui permet de générer un « effet cheminée » (ventilation naturelle) crucial pour refroidir vos modules et maximiser la production au zénith.

• Calcul de l’Entraxe d’Ancrage : Pour les grands panneaux de forte puissance (550Wc à 660Wc) qui pèsent environ 28 à 32 kg chacun et offrent une large prise au vent, fixez vos supports de rails (tirefonds dans les pannes ou goujons dans la dalle) avec un espacement maximal de 1,20 m. Au-delà, le rail risque de fléchir sous le poids ou de plier sous la force d’arrachement des tempêtes d’hivernage.

• Service : Nos experts étudient gratuitement la configuration de votre toiture ou de votre sol pour vous fournir un kit complet sur mesure (rails, connecteurs, brides de milieu et de fin, visserie).

▸ Questions fréquentes

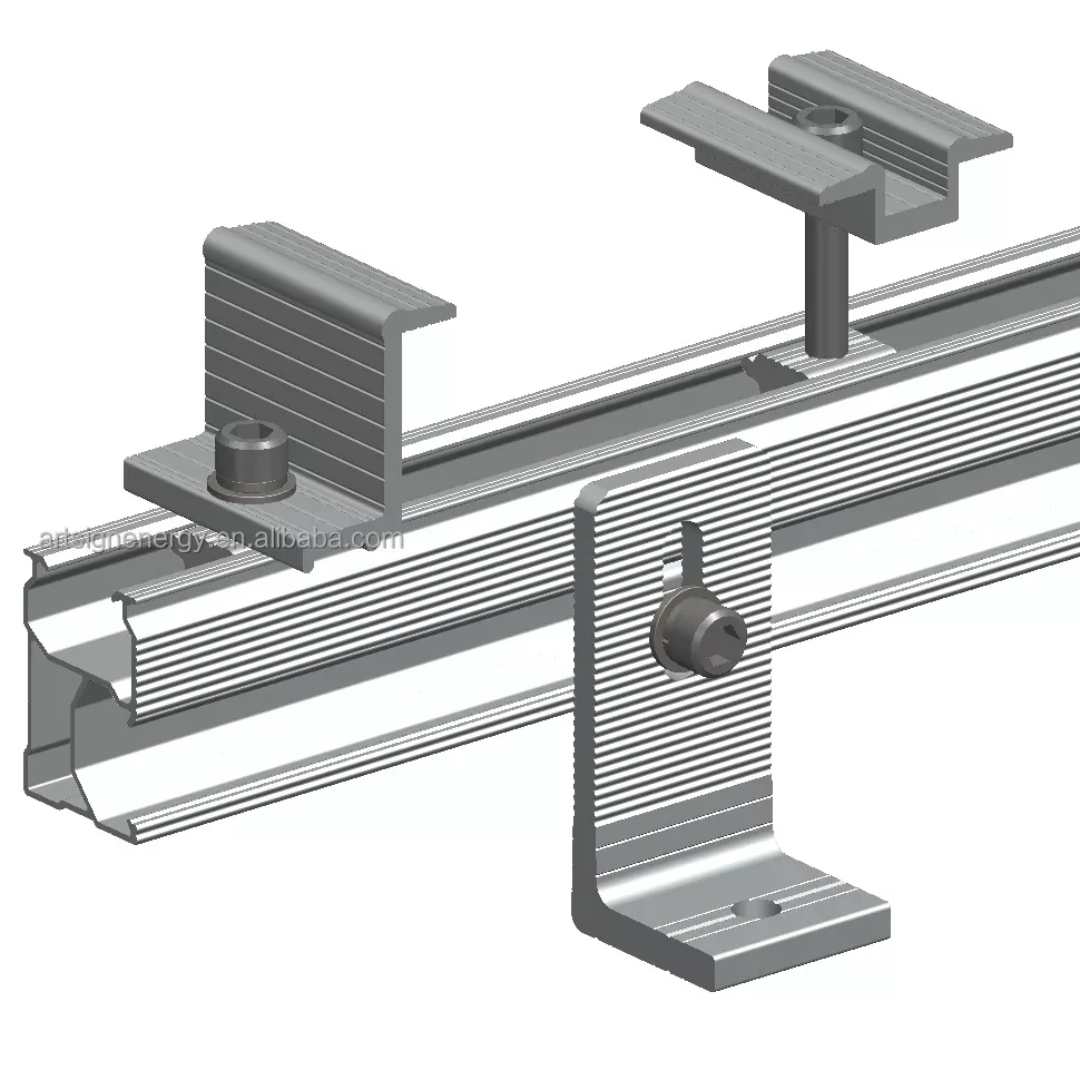

• Ces rails sont-ils compatibles avec toutes les tailles de panneaux ? Oui, le profil supérieur du rail est standardisé pour accueillir toutes les brides de serrage de notre catalogue. Ce sont ces pinces (Mid-clamps et End-clamps) qui s’ajustent à la hauteur exacte du cadre de votre panneau (30, 35 ou 40 mm).

• Peut-on les couper facilement sur le chantier ? Absolument. L’alliage d’aluminium AL6005-T5 se découpe de manière très propre et rapide à l’aide d’une scie à métaux ou d’une meuleuse d’angle équipée d’un disque fin pour métaux.

• Pourquoi préférer l’aluminium aux cornières en fer fabriquées localement ? Le fer noir rouille très vite sous notre climat, tache définitivement vos toitures, fragilise la structure et nécessite des peintures d’entretien régulières. L’aluminium est trois fois plus léger (ce qui évite de surcharger la charpente de votre maison), ne rouille jamais, et offre une esthétique moderne et professionnelle à votre installation.
