Boîtier de Contrôle Haute Tension Deye BOS-B-PDU-2 (200–1 000 V)

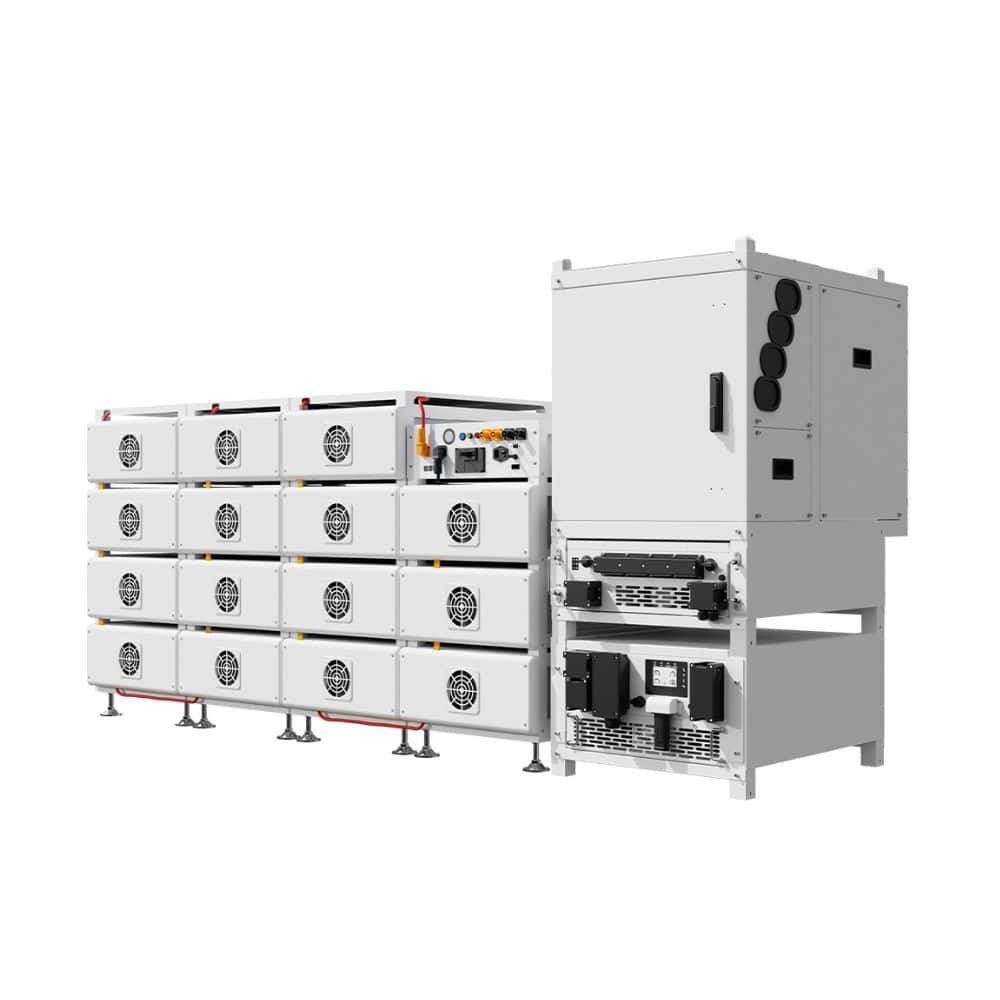

Le boîtier BOS-B-PDU-2 est le cerveau de la batterie haute tension Deye BOS-B. Il surveille et protège de 5 à 15 modules montés en série, de 200 à 1 000 V, et transmet à l’onduleur l’état de la batterie pour piloter la charge et la décharge. Chaque armoire BOS-B en a un.
- 200 à 1 000 V DC, 168 A — tension de fonctionnement et courant nominal de charge et de décharge.
- Deux départs onduleur — bornes PCS1 et PCS2.
- Écran et voyants — état de charge, codes défaut, voyant haute tension et voyant d’alarme.
- Bluetooth et USB — suivi par application et mise à jour du BMS.
- Un boîtier par armoire — à commander avec les modules BOS-B 14,3 kWh.
CFA 700.000
- Pose et mise en service sur devis séparé
- Garantie 10 ans sur la batterie (DEYE)
- Wave, Orange Money, virement ou espèces
- Disponible sous 1 à 2 jours ouvrés après règlement
Description
Description détaillée

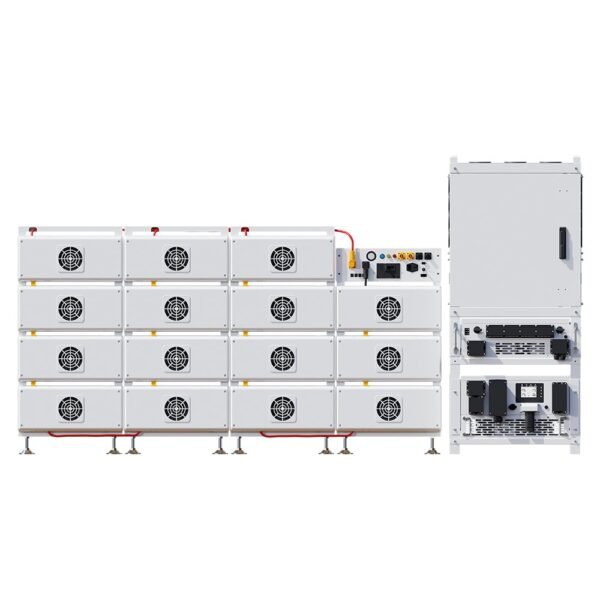

Le BOS-B-PDU-2 est le boîtier de contrôle haute tension du système de stockage Deye BOS-B. Placé dans l’armoire, il pilote et protège les modules BOS-B 14,3 kWh montés en série, coupe l’armoire par son disjoncteur et transmet à l’onduleur, par son port PCS COM, les informations de la batterie. Plusieurs armoires se relient entre elles par les ports IN COM et OUT COM de leurs boîtiers.
Caractéristiques techniques
| Marque / Modèle | Deye BOS-B-PDU-2 |
| Fonction | boîtier de contrôle haute tension (BMS) de l’armoire BOS-B |
| Tension de fonctionnement | 200 à 1 000 V DC |
| Courant nominal de charge / décharge | 168 A |
| Alimentation auxiliaire | 220 V AC ± 10 %, 2 A (raccordement obligatoire) |
| Raccordements de puissance | B+ / B− (armoire de batteries) ; PCS1 et PCS2 (deux départs onduleur) |
| Communication | PCS COM (onduleur) ; IN COM / OUT COM (entre boîtiers) ; liaison au premier module ; Bluetooth (application) ; USB (mise à jour du BMS) |
| Affichage | écran : état de charge et codes défaut ; voyant jaune haute tension, voyant rouge d’alarme |
| Sécurité | disjoncteur de l’armoire à commande manuelle ; entrée d’arrêt d’urgence |
| Température de fonctionnement | −20 à 60 °C |
| Indice de protection | IP20 — local technique intérieur |
| Dimensions (L × P × H) | 788,6 × 526 × 167,2 mm |
| Poids | 32 kg |
Le conseil d’expert Esotech
Le boîtier exige son alimentation auxiliaire 220 V AC (entrée 200 à 240 V, 3 A selon le fabricant) : prévoyez un départ protégé dédié. Câblez l’entrée d’arrêt d’urgence sur un bouton accessible, et consignez toujours l’armoire, côté batterie comme côté onduleur, avant d’intervenir : le voyant jaune signale une haute tension présente. Avant la mise en service, nous vérifions la compatibilité et le paramétrage de communication avec votre onduleur. Ne mélangez pas ce boîtier avec une autre gamme Deye (BOS-W, BOS-G) sans validation du fabricant.
Questions fréquentes
Puis-je utiliser des modules BOS-B sans ce boîtier ?
Non : c’est lui qui pilote et protège l’armoire et qui dialogue avec l’onduleur.
Peut-on installer plusieurs armoires ?
Oui : les boîtiers se relient entre eux, et Deye annonce jusqu’à 16 armoires en parallèle sur un même convertisseur.
Quelle garantie ?
Celle affichée sur cette page ; les conditions du fabricant sont détaillées au devis.
