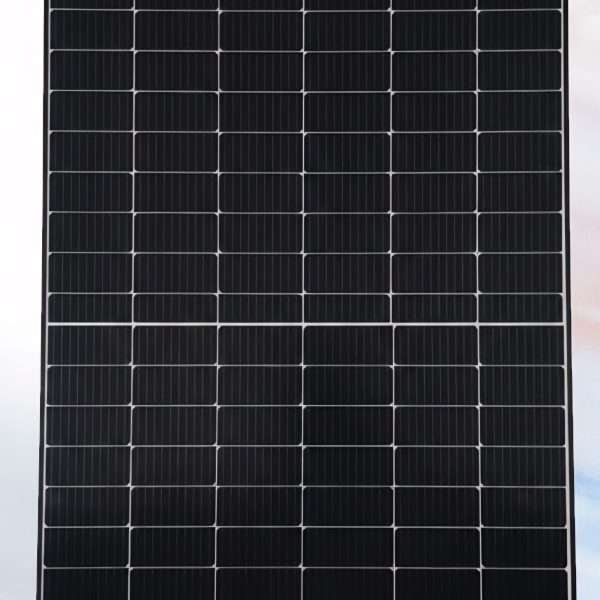

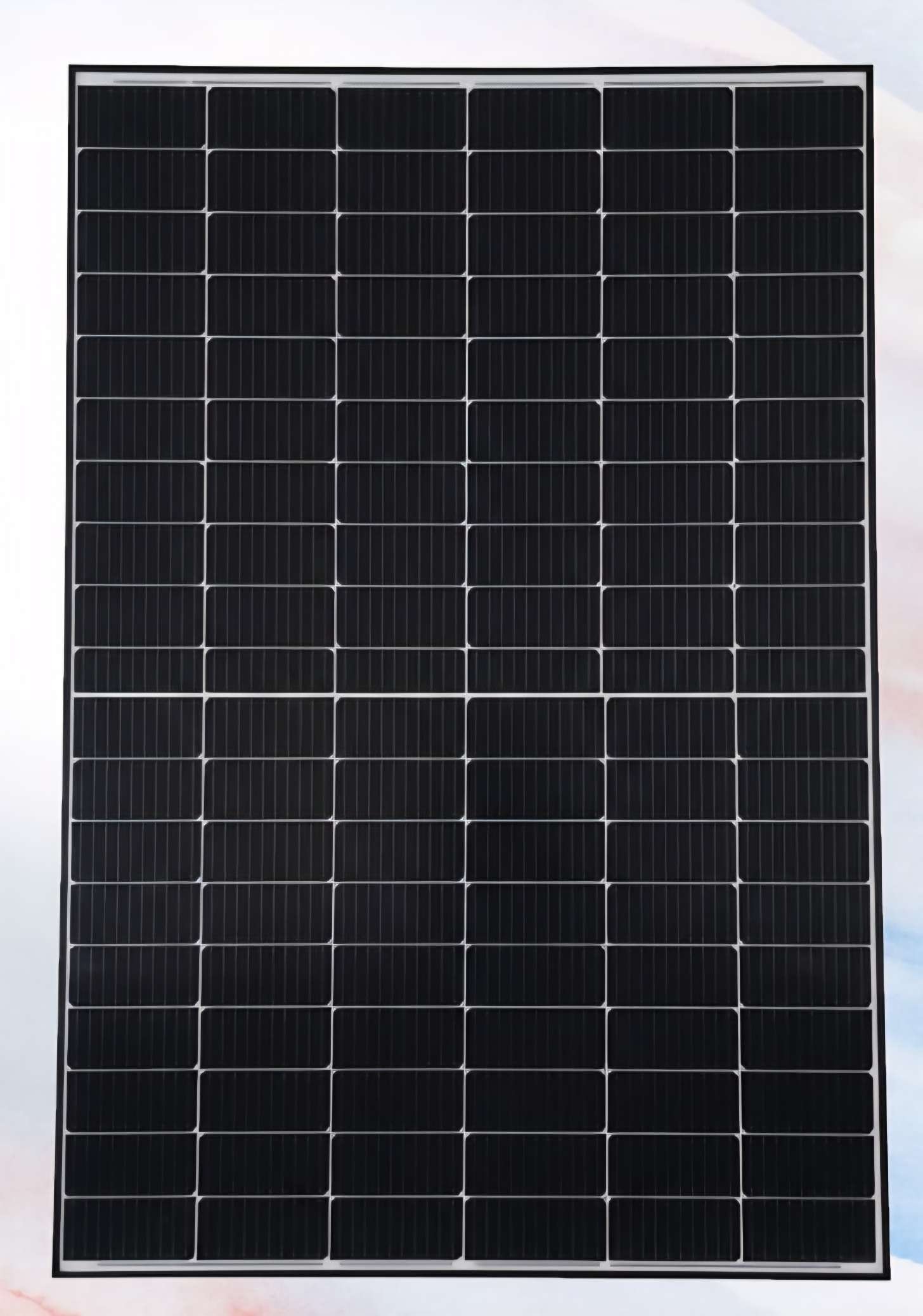

Le JKM620N-66HL4M-BDV appartient à la série Tiger Neo N-Type de Jinko Solar, en version bifaciale double verre. Il compte 132 demi-cellules monocristallines de type N (2×66) et développe 620 Wc en conditions STC, avec une tolérance de puissance uniquement positive (0 à +3 %) : le panneau livré fait au minimum sa puissance nominale, jamais moins.
La technologie N-Type élimine pratiquement la dégradation induite par la lumière (LID/LETID) qui affecte les cellules P-Type classiques, et sa dégradation annuelle garantie de 0,40 % est nettement inférieure aux 0,55 % du standard PERC. Sur 25 ans d’exploitation, l’écart de production cumulée est significatif.
Le format 2382 × 1134 mm et le poids de 32,4 kg le destinent principalement aux installations au sol, aux hangars agricoles, aux toitures industrielles et aux centrales C&I. C’est aussi dans ces configurations — modules surélevés au-dessus d’un sol clair — que le bifacial exprime réellement son gain.
Caractéristiques techniques
| Caractéristique | Valeur (STC) | |
|---|
| Puissance maximale (Pmax) | 620 Wc | |
| Tension au point de puissance max (Vmp) | 40,74 V | |
| Courant au point de puissance max (Imp) | 15,22 A | |
| Tension à vide (Voc) | 49,08 V | |
| Courant de court-circuit (Isc) | 16,08 A | |
| Rendement module | 22,95 % | |
| Caractéristique | Valeur |
|---|
| Type de cellule | Monocristallin N-Type, 132 demi-cellules (2×66) |
| Facteur bifacial | 80 ± 5 % |
| Tolérance de puissance | 0 à +3 % |
| Coefficient de température Pmax | −0,29 %/°C |
| Coefficient de température Voc | −0,25 %/°C |
| Coefficient de température Isc | +0,045 %/°C |
| NOCT | 45 ± 2 °C |
| Température de fonctionnement | −40 °C à +85 °C |
| Tension système maximale | 1500 V DC (IEC) |
| Calibre fusible série max | 35 A |
| Dimensions | 2382 × 1134 × 30 mm |
| Poids | 32,4 kg |
| Verre avant / arrière | 2,0 mm anti-reflet / 2,0 mm trempé thermiquement |
| Cadre | Aluminium anodisé |
| Boîte de jonction | IP68 |
| Câbles de sortie | TÜV 1×4,0 mm² — (+) 400 mm / (−) 200 mm |
| Charge mécanique | 2400 Pa (vent) / 5400 Pa (neige) |
| Certifications | IEC 61215:2016, IEC 61730:2016 |
| Garantie produit / production | 12 ans / 30 ans linéaire (87,4 % à 30 ans) |
| Conditionnement | 36 pcs/palette |
Conseil d’expert ESOTECH
Le facteur bifacial de 80 % n’est pas un gain de production de 80 %. C’est le rendement relatif de la face arrière lorsqu’elle est éclairée. Le gain réel dépend entièrement de la pose : sur une toiture où le panneau est plaqué contre la tôle, il est quasi nul — vous payez un bifacial pour rien. En revanche, sur structure au sol surélevée (60 cm minimum sous le module) au-dessus d’un sol sableux clair, l’albédo naturel du Sénégal travaille pour vous et le gain devient réel. Ordre de grandeur terrain : 5 à 15 % selon hauteur et réflectivité — donnée non garantie par le fabricant, à ne pas intégrer dans un calcul de rentabilité contractuel.
Trois points de vigilance à l’installation. D’abord la manutention : 2382 mm et 32,4 kg, c’est du travail à deux personnes, et le double verre ne pardonne pas un choc sur un angle — vérifiez l’entraxe de vos rails de support, un module de cette longueur mal appuyé travaille en flexion. Ensuite le mélange de références : n’insérez jamais ce module dans une chaîne comportant des panneaux d’une autre puissance ou d’une autre marque — la chaîne se cale sur le plus faible et vous perdez la différence sur chaque module. Enfin la protection : avec un Isc de 16,08 A et un fusible série maximal de 35 A, dès trois chaînes en parallèle sur un même MPPT, les fusibles de chaîne deviennent obligatoires (IEC 62548), à installer en coffret DC étanche avec parafoudre DC conforme IEC 61643-11 et mise à la terre du cadre — en sol sableux, piquet profond et vérification de la résistance de terre.
Esotech vérifie gratuitement la compatibilité tension de chaîne avec votre onduleur avant commande. C’est le calcul qui protège le MPPT.
Questions fréquentes
Combien ce panneau produit-il par jour au Sénégal ?
Avec notre repère de production de 4,2 kWh/kWc/jour, comptez environ 2,6 kWh/jour en face avant, hors gain bifacial. C’est une estimation Esotech basée sur l’ensoleillement local, pas une garantie fabricant : l’orientation, l’ombrage et la propreté des modules font varier ce chiffre.
Combien puis-je en mettre en série ?
Cela dépend de votre onduleur. Repère de calcul : à 15 °C, la tension à vide monte à environ 50,3 V par module (calcul Esotech à partir du coefficient −0,25 %/°C). Divisez la tension DC maximale admissible de votre onduleur par cette valeur — et gardez une marge. Ne dimensionnez jamais une chaîne sur la Voc à 25 °C.
Puis-je l’ajouter à mon installation existante en 550 W ?
Oui, mais dans une chaîne dédiée sur un MPPT séparé, jamais mélangé aux 550 W dans la même série. Sinon les 620 W produiront comme des 550 W.
Le double verre est-il vraiment un avantage ici ?
Oui, sur deux points concrets : le verre arrière ne se délamine pas et ne se fissure pas comme un film polymère sous UV et chaleur, et il résiste mieux à l’abrasion du sable en saison d’Harmattan. C’est aussi ce qui justifie la garantie produit de 12 ans.
Convient-il à une toiture de maison ?
Techniquement oui, mais c’est rarement le bon choix : sa longueur de 2382 mm complique la pose sur charpente résidentielle et le bifacial ne rapporte rien en pose plaquée. Pour du résidentiel, un format 2278 mm classique est plus adapté.
Fiche Technique: JKM600-625N-66HL4M-BDV-F1-EN
