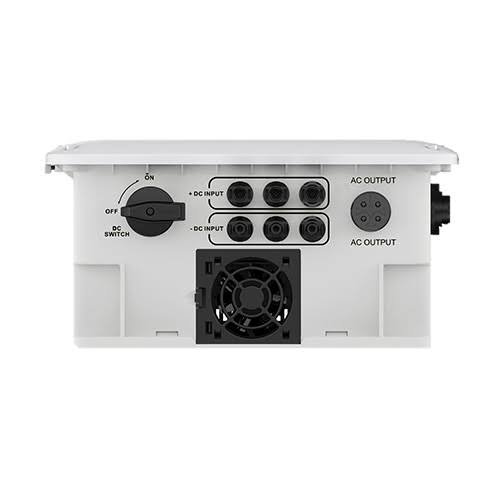

Variateur de Pompe Solaire Hybride INVT 18.5 kW — Triphasé 380V, AC/DC, IP66 – Installation Extérieure Directe

UGS : INVT-4

Le variateur solaire INVT SP100 18,5 kW — la solution terrain pour le Sénégal. IP66,
il s’installe directement dehors, sous les panneaux, sans coffret ni armoire. Protections
intégrées, câble pompe jusqu’à 200 m, hybride solaire + secteur simultané. La solution
la plus simple et la plus robuste pour les forages et l’irrigation.

Points clés

  • IP66 — installation extérieure directe — pas besoin de coffret, ni d’armoire.
  • Protections intégrées — disjoncteur DC, fusibles, parafoudre — rien à ajouter.
  • Hybride AC+DC simultané — solaire et réseau travaillent ensemble en même temps.
  • Câble pompe jusqu’à 200 m — sans réacteur de sortie.
  • 18,5 kW triphasé 380V — pour gros forages et grande irrigation.

CFA 655.000

Disponible sur commande

Disponible sur commande

  • Pose et mise en service sur devis séparé
  • Garantie 2 ans sur la pompe
  • Wave, Orange Money, virement ou espèces
  • Disponible sous 1 à 2 jours ouvrés après règlement
Poser une question sur ce produit

Description

Le INVT SP100-018-4-6-S est un variateur solaire de pompage de nouvelle génération.
C’est la grande innovation d’INVT par rapport aux séries GD100 et GD170 : alors que ces
derniers ont un indice IP20 (installation intérieure obligatoire, dans un coffret ou
une armoire), le SP100 est IP66 — installable directement en extérieur, sous les
panneaux solaires, sans aucune protection supplémentaire.

De plus, le SP100 intègre dans son boîtier ce qu’on doit ajouter séparément sur
les autres séries : disjoncteur DC, fusibles et parafoudre. Il remplace à lui seul le
variateur et le coffret de protection solaire. L’installation est plus simple, plus
rapide et moins coûteuse.

Autre avantage décisif sur le terrain sénégalais : il supporte un câble de pompe
jusqu’à 200 mètres sans réacteur de sortie — là où le GD170 recommande un réacteur
dès 50 mètres.

Son mode hybride vrai (AC+DC simultané) est différent de la simple bascule
automatique : en hybride, le SP100 utilise en même temps l’énergie des panneaux et
l’énergie du réseau. Quand le soleil baisse, le réseau compense progressivement — la
pompe tourne à plein régime en permanence, sans interruption ni à-coup.

▸ Ce que le SP100 intègre (qui remplace le coffret de protection)

Équipement intégré Rôle
Disjoncteur DC Coupure du circuit panneaux
Fusible DC Protection par string panneaux
Parafoudre DC (SPD) Protection contre la foudre côté panneaux
Diode anti-retour Protection contre l’inversion de courant
Bornier de puissance Connexion directe, pas de câblage intermédiaire

Le SP100 remplace donc le variateur + le coffret de protection solaire (METALEC ou
équivalent) en un seul appareil.

Caractéristiques techniques

Caractéristique Valeur
Marque / Modèle INVT SP100-018-4-6-S (série SP100)
Type Variateur solaire de pompage, hybride AC+DC, IP66
Puissance moteur 18,5 kW
Tension AC d’entrée Triphasé 380 – 440V (-15 % / +10 %)
Courant AC d’entrée 47 A
Tension DC d’entrée (panneaux) 220 – 900 V CC
Courant DC max d’entrée (panneaux) 50 A
Tension MPPT recommandée 570 V CC
Courant de sortie nominal 38 A
Fréquence de sortie 0 – 400 Hz
Compatibilité moteur PMSM (synchrone), asynchrone (AM), BLDC, monophasé
Efficacité MPPT ≥ 99 %
Mode hybride AC + DC simultané — partage de charge progressif
Mode bascule automatique AC ↔ DC selon tension panneaux
Longueur câble pompe max 200 m sans réacteur de sortie
Indice de protection IP66 — installation extérieure directe
Protections intégrées Disjoncteur DC, fusibles, parafoudre DC (SPD)
Affichage Écran LCD — énergie AC, énergie DC, état, courbes
Communication RS485 (Modbus)
Suivi à distance IoT — 4G / WiFi / Bluetooth en option
Anti-vol Plaque de protection physique intégrée
Certification CE
Dimensions (boîtier A4) 481 × 390 × 211 mm
Panneaux recommandés ≥ 1,2 × puissance (≥ 22 kWc) — Vmax < 900 V / Vmpp ≈ 570 V

Protections intégrées

Protection Détail
Bas niveau d’eau / marche à sec Arrêt automatique si le forage est à sec
Faible ensoleillement Veille automatique, réveil au retour du soleil
Surcharge 120 % du courant nominal : 1 min
Surintensité Coupure instantanée
Surtension DC Parafoudre intégré
Surchauffe Réduction de puissance puis arrêt
Anti-retour DC Diode intégrée, pas de courant inverse dans les panneaux

Conseil d’expert ESOTECH

Le SP100 est la solution la plus adaptée aux conditions de terrain sénégalais pour
les installations jusqu’à 22 kW. Voici pourquoi :

En Harmattan, en saison des pluies, dans les zones éloignées de Fouta, Ferlo ou
Casamance : l’IP66 change tout. Pas besoin de coffret étanche, pas de prise en eau,
pas d’insectes dans l’électronique. Le SP100 s’accroche directement sur la structure
des panneaux ou sur un mur extérieur.

Le câble de 200 m sans réacteur est un autre atout majeur pour les forages profonds
éloignés de l’installation : vous pouvez descendre la pompe loin sans craindre la
destruction du bobinage moteur.

Nos techniciens calculent la configuration de panneaux (strings, Voc, Vmpp) pour votre
site, et installent l’ensemble dans les règles de l’art.

Questions fréquentes

Peut-il vraiment être installé dehors sans coffret ?
Oui — c’est son avantage principal. L’IP66 le protège de la pluie, de la poussière
et des insectes. Il peut être fixé directement sous les panneaux solaires sur la
structure.

Quelle différence avec le GD100-030-4-PV en 30 kW ?
Le SP100 va jusqu’à 22 kW, le GD100 jusqu’à 30 kW. Si vous avez besoin de 18,5 kW
ou moins, le SP100 est plus adapté (IP66, intégration coffret). Pour 30 kW, il faut
passer au GD100 ou GD170 avec armoire.

Faut-il un coffret de protection solaire en plus ?
Non — le SP100 intègre déjà le disjoncteur DC, les fusibles et le parafoudre. Vous
n’avez pas besoin de coffret METALEC ou équivalent.

Supporte-t-il les longs câbles de pompe ?
Oui — jusqu’à 200 mètres sans réacteur de sortie. C’est 4 fois plus que les séries
GD100 et GD170.

Peut-il fonctionner la nuit ?
Oui — il bascule automatiquement sur le secteur 380V quand les panneaux ne produisent
plus assez. En mode hybride, il utilise les deux sources simultanément.

Des installations que nous avons réalisées

Chantiers livrés au Sénégal.

Descente de la colonne d'exhaure sur un forage équipé d'une pompe de 18,5 kW à Mboro, réalisation Esotech
MboroForage · pompe 18,5 kW · 37 kWc
Pose d'une pompe immergée de 11 kW sur un forage à Kébémer, chantier de pompage solaire réalisé par Esotech
KébémerForage · pompe 11 kW · 18,6 kWc
Local technique du pompage solaire de Diass, Mbour : variateur, coffrets de protection, onduleur et batterie, réalisation Esotech
Diass, MbourForage · pompe 1500 W · 7,5 kWc
