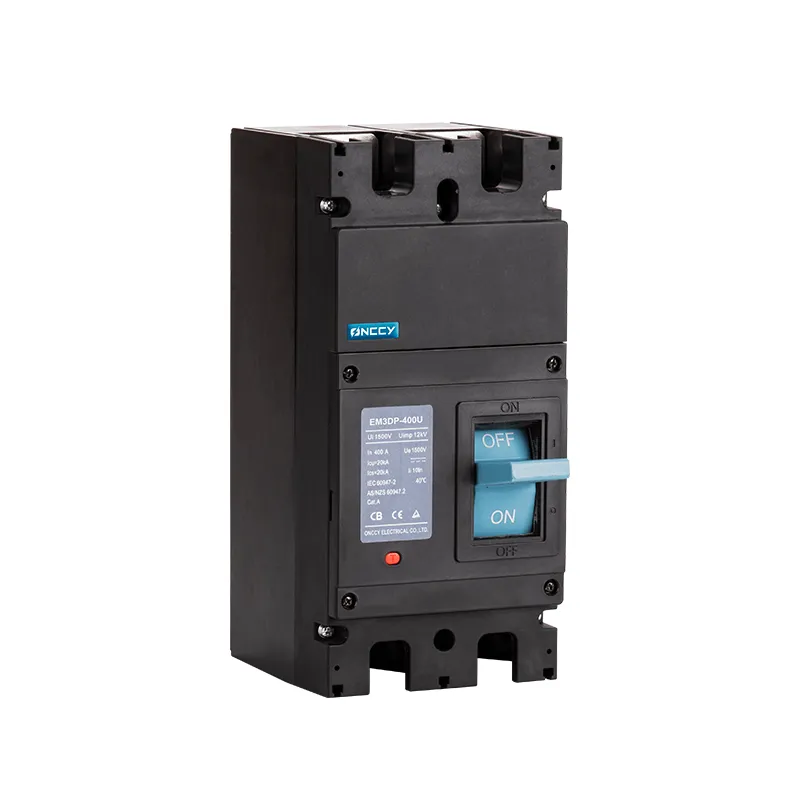

Disjoncteur DC Batterie 2P 400A – 1000V (MCCB Haute Puissance)

Le disjoncteur sous boîtier moulé SGM1-400Z/2300 DC est un organe de coupure et de protection de grade industriel, conforme aux exigences de la norme IEC 60947-2. Destiné aux installations solaires de forte puissance, il assure la protection des bancs de batteries, des champs photovoltaïques et des armoires DC contre les surintensités et les courts-circuits.

Avec une capacité nominale de 400 A et une tension de service pouvant atteindre 1000 V DC, ce disjoncteur est conçu pour interrompre efficacement les courants continus importants et maîtriser l’arc électrique lors d’un défaut.

▸ Caractéristiques complètes

• Indication TRIP mécanique : en cas de déclenchement automatique, le levier se positionne au milieu, permettant de distinguer immédiatement un déclenchement de sécurité d’une coupure manuelle.
• Robustesse structurelle : boîtier isolant haute résistance conçu pour supporter les contraintes thermiques et mécaniques liées aux installations de forte puissance.
• Bornier de puissance à vis : bornes adaptées au raccordement de câbles et de cosses de forte section pour assurer une connexion fiable et sécurisée.
• Protection magnétothermique : assure la protection contre les surcharges et les courts-circuits.

▸ Caractéristiques techniques

▸ Conseil d’expert ESOTECH

Protection des installations photovoltaïques et bancs de batteries haute puissance : ce MCCB de 400 A / 1000 V DC est particulièrement adapté aux installations solaires de grande puissance, notamment pour la protection générale des départs DC, des regroupements photovoltaïques et des systèmes de stockage d’énergie.

Câblage et raccordement : à 400 A, le choix de la section des conducteurs doit impérativement être réalisé selon le courant admissible, la longueur, le mode de pose, la température ambiante et la chute de tension. La section ne doit pas être déterminée uniquement à partir du courant nominal du disjoncteur. Les connexions doivent être réalisées avec des cosses adaptées et serrées au couple recommandé par le fabricant.

Installation et sécurité : le disjoncteur doit être installé dans une armoire ou un coffret DC adapté à la tension du système, avec une protection appropriée contre la poussière, l’humidité et les contacts accidentels. Le respect des polarités et du schéma de raccordement recommandé par le fabricant est indispensable.

Étude et dimensionnement : ESOTECH peut étudier la protection générale de votre installation DC afin de déterminer le calibre du disjoncteur, les sections de câbles et les protections complémentaires adaptées à votre configuration.

▸ Questions fréquentes

Pourquoi utiliser un MCCB plutôt qu’un disjoncteur modulaire classique ?
Pour les installations de forte puissance, les MCCB offrent généralement des calibres de courant, des capacités de coupure et une robustesse mécanique et thermique supérieurs aux disjoncteurs modulaires classiques. Ils sont donc mieux adaptés aux fortes intensités rencontrées dans les systèmes photovoltaïques et de stockage.

Comment réarmer le disjoncteur après un déclenchement TRIP ?
Après un déclenchement automatique, le levier se trouve généralement en position intermédiaire. Pour le réarmer, il faut d’abord ramener le mécanisme en position OFF, puis le remettre en position ON, conformément aux instructions du fabricant.

Peut-il être utilisé sur un système 48 V ou 96 V DC ?
La possibilité d’utiliser un MCCB prévu pour une tension maximale de 1500 V DC sur une tension inférieure dépend de la configuration et surtout des caractéristiques de coupure DC spécifiées par le fabricant. Il convient donc de vérifier la fiche technique du modèle avant installation.

Important : pour une utilisation à 1000 V DC et 400 A, les valeurs exactes de Icu et Ics à 1500 V DC doivent être confirmées sur la documentation constructeur du modèle SGM1-400Z/2300 avant de les communiquer comme valeurs garanties.
