Convertisseur DC-DC Isolé — 24 V / 15 W sur Rail DIN (Entrée 100-1000 VDC) pour alimenter vos extracteurs d’air sur Coffret Solaire
L’alimentation 24 V qui se branche directement sur votre bus solaire haute tension. Ce convertisseur isolé prélève le courant continu sur un champ de panneaux, un bus batterie ou un bus DC industriel — jusqu’à 1000 V — et délivre un 24 V parfaitement stable pour vos automates, capteurs et organes de commande. Se clipse sur rail DIN en armoire, sans alimentation secteur ni transformateur.
Points clés
- Entrée ultra-large 100-1000 VDC — accepte presque n’importe quel bus continu, là où les convertisseurs standards plafonnent.
- Sortie 24 V régulée, 15 W — alimente automates, capteurs, relais et modules de communication.
- Isolation galvanique 4000 V — sépare totalement le 24 V du bus haute tension : sécurité maximale.
- Triple protection — inversion de polarité, court-circuit et surcharge, à réarmement automatique.
- Montage rail DIN — intégration directe et propre en coffret électrique.
CFA 41.500
- Pose et mise en service sur devis séparé
- Garantie constructeur, selon le fabricant du matériel livré
- Wave, Orange Money, virement ou espèces
- Disponible sous 1 à 2 jours ouvrés après règlement
Description

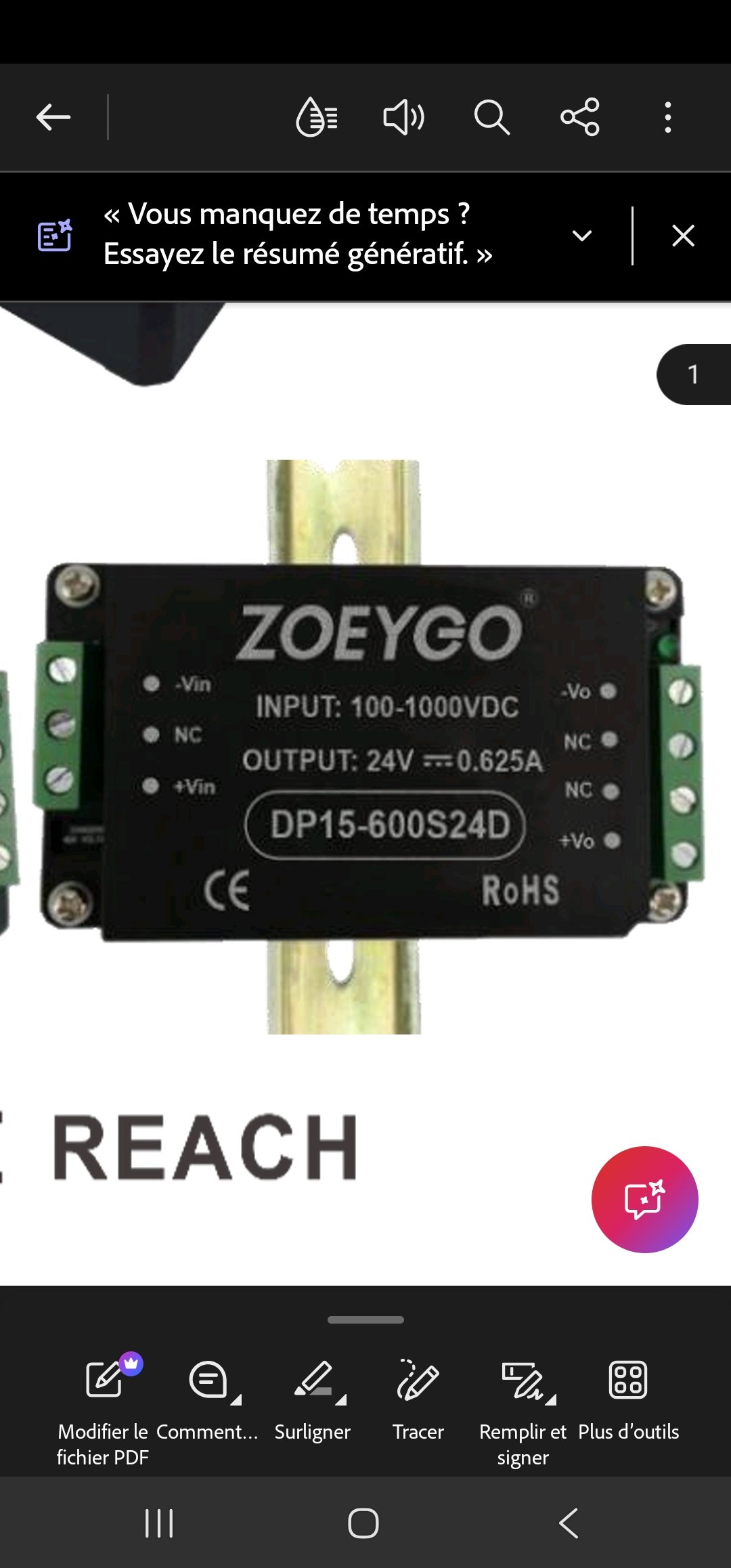

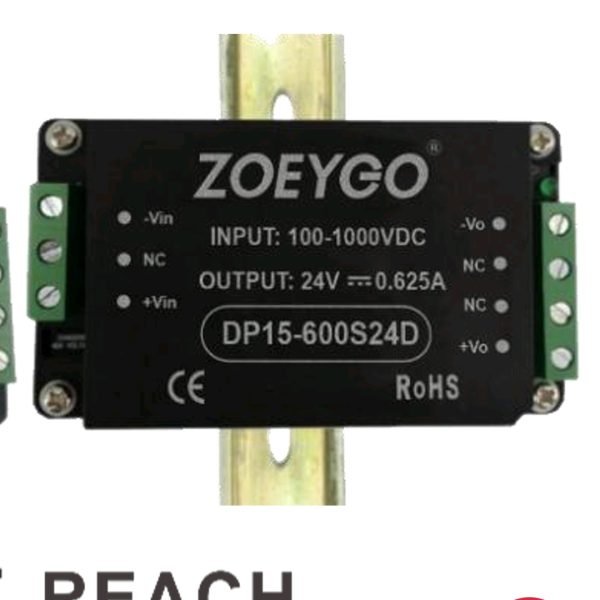

Le ZOEYGO DP15-600S24D est un module d’alimentation DC-DC isolé de la série DP15-600, conçu pour les bus continus à très haute tension. Sur une installation solaire ou un système de stockage, alimenter l’électronique de contrôle pose toujours la même question : où prélever le 24 V ? Ce convertisseur y répond en prenant le courant directement sur le bus DC existant — string photovoltaïque, bus batterie ou bus DC industriel — sur une plage exceptionnelle de 100 à 1000 V. Son isolation galvanique de 4000 V garantit qu’aucune tension dangereuse ne remonte vers les cartes basse tension, un point critique dès que la source dépasse 600 V. Monté sur rail DIN, il s’intègre proprement en coffret et démarre sans aucune alimentation secteur.
Caractéristiques techniques
Plage d’entrée ultra-large 100-1000 VDC (tension nominale 600 V), rendement jusqu’à 83 %.
Protections intégrées : inversion de polarité en entrée, court-circuit (mode hiccup) et surcharge, toutes à réarmement automatique après disparition du défaut.
Conformité EN62368 / UL62368, compatibilité électromagnétique classe B, MTBF de 200 000 heures.
▸ Caractéristiques techniques — Convertisseur
| Caractéristique | Valeur |
|---|---|
| Marque / Modèle | ZOEYGO DP15-600S24D |
| Type | Convertisseur DC-DC isolé, montage rail DIN |
| Puissance | 15 W |
| Tension de sortie | 24 V CC (±2 %) |
| Courant de sortie | 0,625 A |
| Plage de tension d’entrée | 100 – 1000 V CC |
| Tension d’entrée nominale | 600 V CC |
| Rendement | 83 % |
| Ondulation & bruit | 100 mVp-p |
| Isolation entrée / sortie | 4000 V CA |
| Protections | Inversion de polarité, court-circuit, surcharge (réarmement auto) |
| Montage | Rail DIN 35 mm |
| Température de service | –40 °C à +70 °C |
| Consommation à vide | < 0,6 W |
| MTBF | 200 000 h |
| Normes | EN62368, EN60601, UL62368 ; EMC classe B |
| Fusible externe recommandé | 15 Ω / 1 W |
| Encombrement boîtier | env. 96 × 46 × 37 mm |
Conseil d’expert ESOTECH
Ce module est la solution propre pour alimenter toute l’électronique de pilotage d’une installation haute tension — automate de pompage, supervision, télégestion, relais — sans tirer une ligne secteur jusqu’au coffret. Son grand atout est l’isolation 4000 V : elle protège à la fois vos cartes 24 V et vos opérateurs du bus haute tension.
Deux points de vigilance sous notre climat : le module délivre sa pleine puissance jusqu’à 50 °C ambiant puis se déclasse progressivement, donc en coffret fermé exposé au soleil, prévoyez une ventilation ou un léger surdimensionnement ; et installez toujours le fusible d’entrée recommandé (15 Ω / 1 W) pour protéger le module.
Vérifiez enfin que la tension de votre bus DC reste dans la plage 100-1000 V en toutes conditions de fonctionnement. Nos techniciens valident le point de raccordement et le dimensionnement selon votre installation.
